O seu princípio de funcionamento é muito simples e baseia-se no efeito de estufa: a radiação solar, incide sobre a cobertura de vidro, que compõe a parte superior do painel solar, penetrando em grande parte no interior do mesmo, a reflexão dos raios solares no interior do painel tem como efeito a concentração de calor no interior do painel transferindo-o para a água que circula nas tubagens que constituem o painel solar.

Este sistema é composto por um painel plano e um depósito de água que se encontra na parte superior do painel. A água sanitária é aquecida através de um líquido solar que circula entre o painel e o depósito em circuito fechado. Esta transferência de calor é efectuada com recurso a um permutador de calor. A circulação do líquido solar produz-se pela alteração das respectivas densidades, provocada pelas diferentes temperaturas do circuito de ida e retorno. O princípio é simples: o fluído quente é menos denso do que o fluído frio, fazendo com que o que está quente suba, e o que está frio desça. Para que este princípio funcione é necessário que o depósito se encontre em cima do painel.

Neste sistema existem 2 circuitos totalmente independentes, o circuito que é responsável pela troca de calor, circuito fechado e o circuito aberto, das águas sanitárias.

O circuito fechado é constituído pelas tubagens dos colectores solar e o permutador de calor do acumulador. Estas tubagens estão cheias de liquido solar (mistura anticongelante própria para protecção do circuito solar), não podendo existir mistura com a água sanitária (consumo). O outro circuito, aberto, será o circuito da rede de água que vai ao depósito acumulador para ser aquecida, daqui é distribuída para a rede de tubagens de água quente da habitação.

Tal como no caso dos sistemas por termossifão o objectivo de um sistema solar térmico é o aproveitamento da energia solar para aquecimento de água.

O princípio de funcionamento é o mesmo do termossifão, somente a circulação de energia em vez de ser efectuada de forma natural será forçada, através de uma bomba circuladora. Esta bomba circuladora é comandada por dois parâmetros, a temperatura pretendida no sistema de acumulação (depósito) e a temperatura do painel solar. Desta forma evita-se que haja circulação sem haver energia no painel solar o que seria contrário ao propósito deste sistema.

Um exemplo de um sistema solar por circulação forçada, que inclui acumuladores de dupla serpentina, pressupõe sempre a existência de 3 circuitos totalmente independentes uns dos outros:

1. Circuito fechado solar: colectores + depósito de acumulação (serpentina inferior);

2. Circuito fechado de aquecimento: caldeira + depósito de acumulação (serpentina superior);

3. Circuito aberto das águas sanitárias: água da rede + acumulador + circuito de distribuição de água quente.

Com este princípio é possível fazer todas as combinações de equipamento que satisfaçam os requisitos dos utilizadores, o dimensionamento terá como pressuposto as necessidades de água quente dos utilizadores do sistema.

Na avaliação dos requisitos de instalação de um sistema solar térmico importa considerar as implicações de cada tipo de sistema:

• Kit termosifão:

  • Painéis solares e depósito de acumulação a instalar no exterior, tipicamente, sem requisitos de espaço no interior da habitação, apenas deverão ser considerados requisitos de espaço e resistência do telhado para suportar o sistema. (a avaliar por um técnico de instalação certificado com CAP Solar)

• Sistema forçado:
  • Painéis solares: a instalar no exterior, tipicamente no telhado ou cobertura plana da habitação
  • Depósito de acumulação: a instalar no interior da habitação tipicamente numa sala técnica ou na cozinha.
  • Grupo de impulsão: a instalar no interior da habitação tipicamente numa sala técnica ou na cozinha.
  • Vaso de expansão: a instalar no interior da habitação tipicamente numa sala técnica ou na cozinha.
  • Controlador: a instalar no interior da habitação tipicamente numa sala técnica ou na cozinha.

Um dos principais aspectos a considerar na instalação de um sistema solar térmico é a área e configuração do espaço disponível no exterior para a fixação dos colectores solares térmicos.

As condições ideais para colocação dos colectores solares num telhado são:

• Orientação sul
• Inclinação 35º a 40º

No entanto, por limitações de espaço, obstáculos de sombreamento, estética, e segurança da própria instalação, poderá ser mais indicado a montagem com inclinação ou orientação distintas, admitindo alguma penalização no aproveitamento anual de energia solar mas garantindo a estética e segurança da instalação, mantendo um nível de aproveitamento muito interessante.

As condições de instalação no telhado deverão ser avaliadas no local por um instalador especializado com CAP Solar.

Os painéis solares da Vulcano adaptam-se a qualquer tipo de telhado:

• Telhado plano
• Telhado inclinado
• Integrado em telhado inclinado
• Sobre fachada vertical

São complementados por inovadoras e versáteis estruturas de suporte:

• As estruturas são fabricadas em alumínio, facilitando a instalação e proporcionando a redução dos custos de transporte;
• Foram desenhadas para cumprir a normativa sobre os efeitos de neve e vento sobre estruturas em edifício (DIN), confirmando a elevada durabilidade face a agentes externos (chuva, neve, granizo, radiação UV);
• A fixação com contrapesos realizados "in situ", permite fixar as estruturas para telhado plano de uma forma muito simples;
• Os conjuntos de ganchos de ligação adaptam-se a qualquer tipo de telha (lusa/árabe, plana ou ondulada).

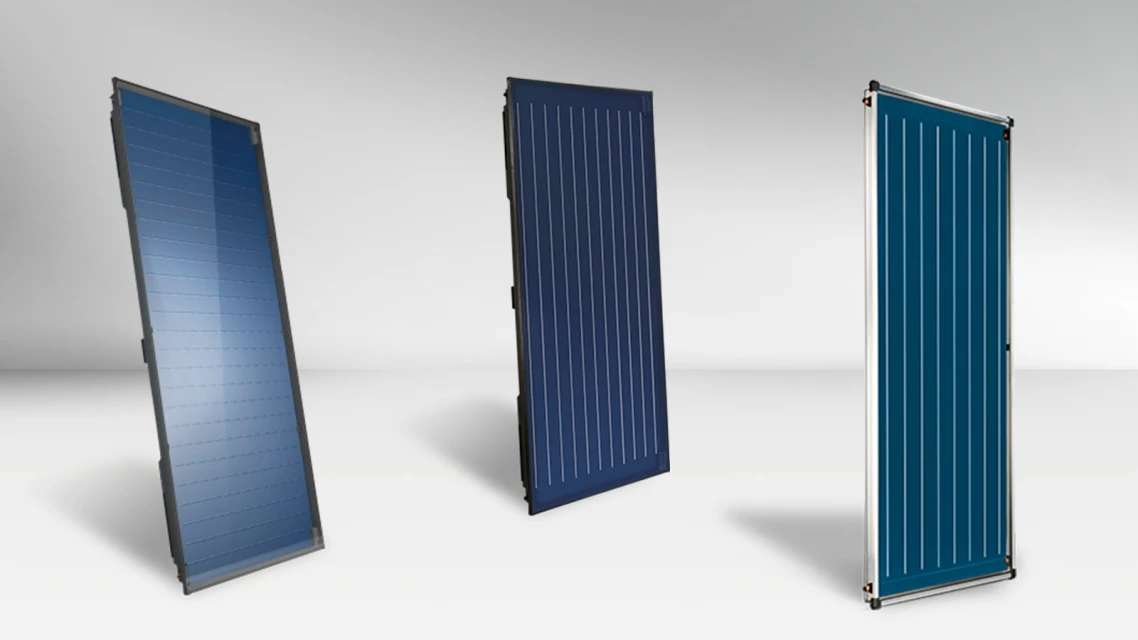

A Vulcano apresenta a última tecnologia e as mais importantes inovações no desenvolvimento de painéis solares, contribuindo para facilitar a sua montagem e instalação:

• A caixa produzida em fibra de vidro reduz consideravelmente o peso dos painéis, facilitando o transporte e instalação;
• As esquinas de plástico reforçadas favorecem a estética das instalações e ocultam as ligações entre painéis;
• As ligações flexíveis entre painéis e de ligação rápida facilitam a montagem, asseguram a estanquidade e durabilidade da instalação e absorvem as dilatações que se produzem em cada grupo de painéis. Estas uniões são resistentes à radiação ultravioleta e disponíveis para trabalhar no intervalo de temperaturas da instalação solar. Na Gama PremiumSun são fabricadas em aço inoxidável (as ligações em EPDM estão preparadas para funcionar com temperaturas entre -40º C e +170º C).
